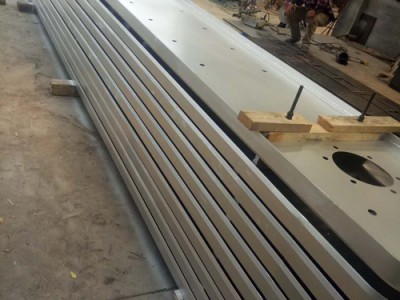

河南炉门刀边加工厂家_瑞创机械公司订制刀边腹板
点击图片查看原图
产品: 浏览次数:6河南炉门刀边加工厂家_瑞创机械公司订制刀边腹板
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-11-22 10:10
  询价
详细信息
炉门刀边腹板是焦炉炉门上的核心部件,起密封作用。刀边腹板工作温度在1000℃以上,且受交变载荷,容易产生疲劳断裂,是焦炉炉门部件中的易损件之一,其中刀边腹板的I部的疲劳断裂是刀边腹板报废的主要原因。因此,刀边腹板使用寿命的高低,将直接影响用户的生产成本及生产效率的提高。改进前,刀边腹板与炉门本体采用M24螺栓联接,属于刚性联接,工作状态下,为使刀边密封面与炉门框密封面压紧,弹簧处于压缩状态,刀边腹板的É部发生变形。当准备出焦时摘下炉门,弹簧复位,使得刀边腹板的É部发生反向变形。这样随着炉门每次摘、装操作,刀边腹板的É部出现交变变形,加之刀边腹板处于高温状态下,容易造成É部的疲劳断裂,致使整个刀边腹板报废。改进后,刀边腹板与炉门本体浮动联接,弹簧压紧刀边,使刀边密封面与炉门框密封面压紧,起到密封作用,同时双头螺柱在调整螺塞内自由滑动,使腹板处于自由状态。当出焦需要摘下炉门时,弹簧复位,同时双头螺柱随之下移,使刀边腹板仍处于自由状态。由于É处始终处于自由状态,没有发生交变变形,因此,改进后炉门刀边腹板的使用寿命提高。
焦化焦炉设备现象的结构优化及挡板卷扬缓冲装置
[一]、焦化配件漏煤现象的结构优化
摇动给料机作为捣固焦炉的关键设备之一,焦化配件在使用过程中常会发生煤粉泄露的现象。将摇动给料机安装橡胶皮的部位设计为可转动的轴上焊接件与料斗成一定角度的钢板,钢板在料斗来回运行过程中随轴的转动并保持与料斗底面接触,料斗在前进的过程中钢板呈自然状态,在料斗后退的过程中钢板可将余煤推至料斗口落下,较橡胶皮摩擦性好,可以避免给料机料斗后部漏煤现象的发生。
推动捣固焦化配件技术进步,以设备使用性为基础,通过优化设备的设计方案改进设备结构性能,可以提高焦化焦炉设备整体质量及运行稳定性,进而提高焦炭质量和炼焦效率,以实现炼焦行业的可持续发展,从而保障钢铁行业发展,保证我国经济的持续发展,然后实现节约资源、节能减排”的目标。
[二]、焦化设备装煤车后挡板卷扬缓冲装置
装煤车属于捣固焦炉机械产品中的核心车辆,后挡板又是装煤车的重要部件,在装煤过程中,焦化设备使用频率较大。而连接后挡板的后挡板卷扬装置与后挡板用钢丝绳连接,此处采用连接销轴式硬连接,大车司机在操作车辆时,经常出现后挡板钢丝绳骤然绷紧的现象,从而造成钢丝绳崩断而停产,即使是正常使用,钢丝绳使用的寿命也较短。
为解决此问题,焦化设备配件设计装煤车后挡板卷扬缓冲装置,即在后挡板原连接销轴式硬连接处增加钢丝绳缓冲装置,该装置将原连接中焊在后挡板上的两块用于支撑钢丝绳套环的钢板改为可随钢丝绳移动的轴,轴端采用原结构用销轴穿入套环并用开口销定位于固定钢丝绳;在轴上穿弹簧起缓冲作用;将装了弹簧的轴装入套筒中并将套筒焊在后挡板上。采用此结构后,装煤车在运行过程中出现钢丝绳绷紧现象后经过弹簧的缓冲作用,可减少钢丝绳的绷紧力,避免因骤然绷紧造成的钢丝绳崩断而导致焦化厂停产,而且因为安装了缓冲装置,将大大延长钢丝绳的使用寿命,将很大程度上降低因停产而带来的巨额经济损失。
沧州瑞创机械制造有限公司http://www.cangzhourcjx.com)主营多种不同型号的焦化刀边腹板【详见http://www.cangzhourcjx.com/rclmdb/rclmdb.html】、炉门炉框保护板【详见http://www.cangzhourcjx.com/rclm/rclm.html】、上升管【详见http://www.cangzhourcjx.com/rcssg/rcssg.html】从铸造到机加工、产品制造、安装的全套生产设备,能够满足生产全套冶金、焦化用设备的制造和安装,热诚欢迎新老客户与我们携手共创美好的未来!
